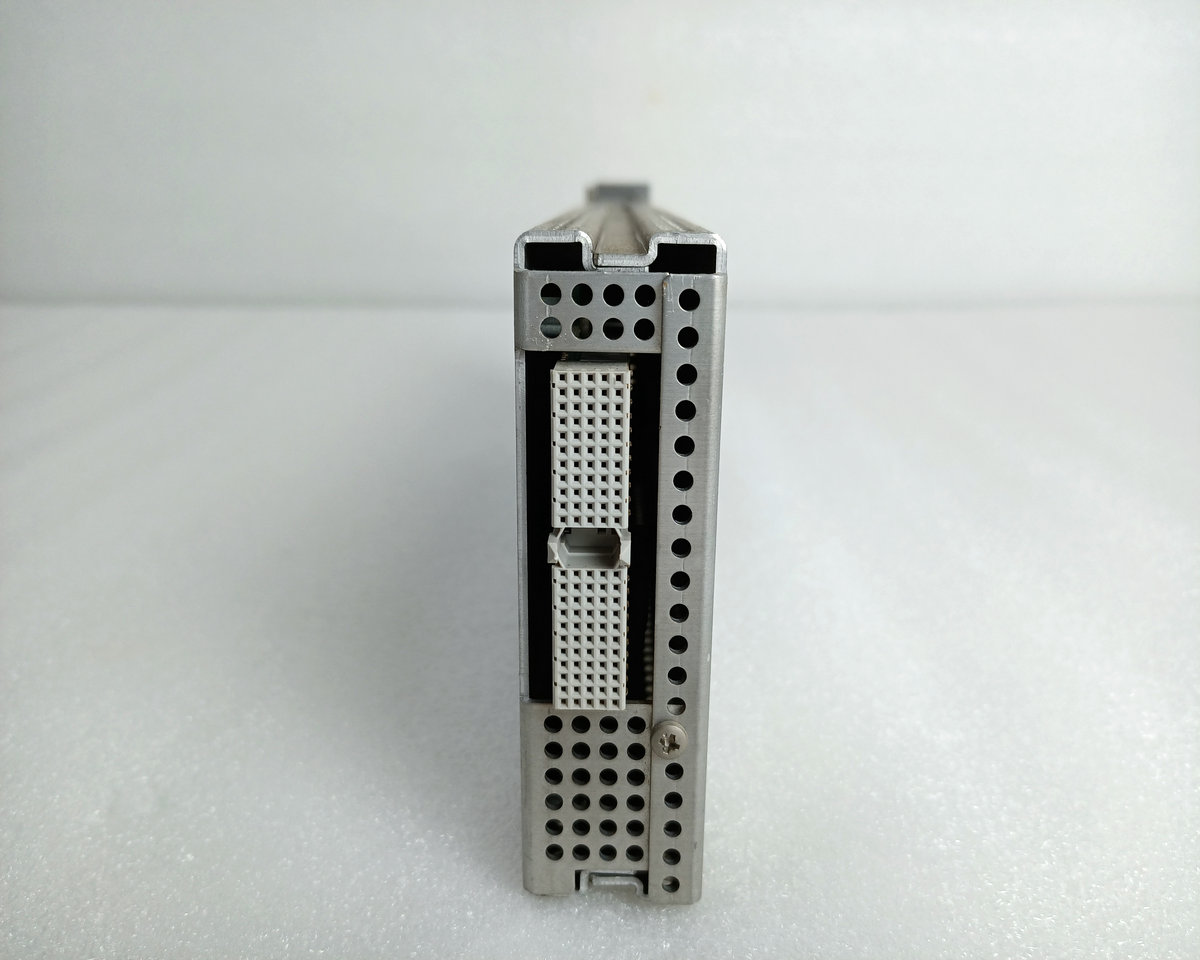

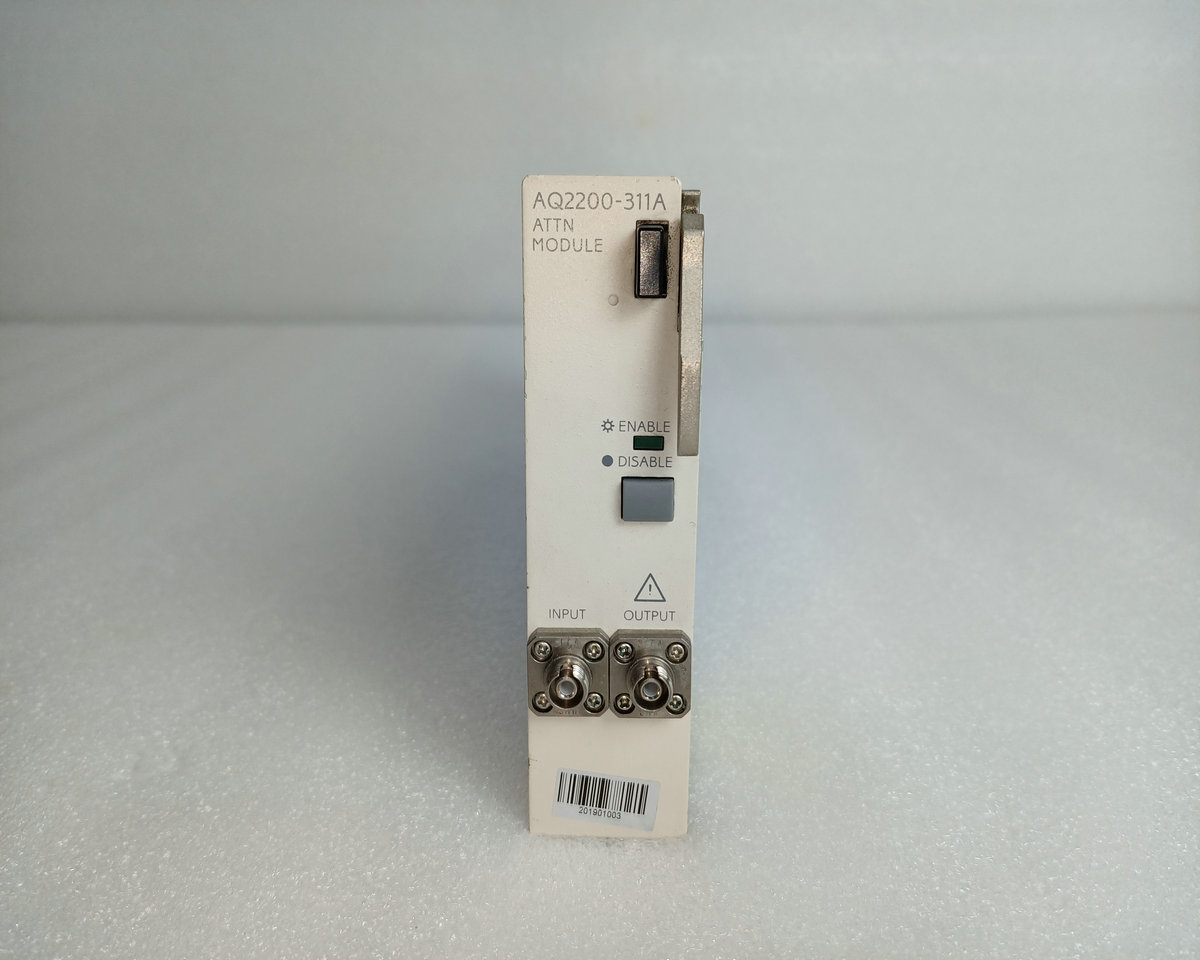

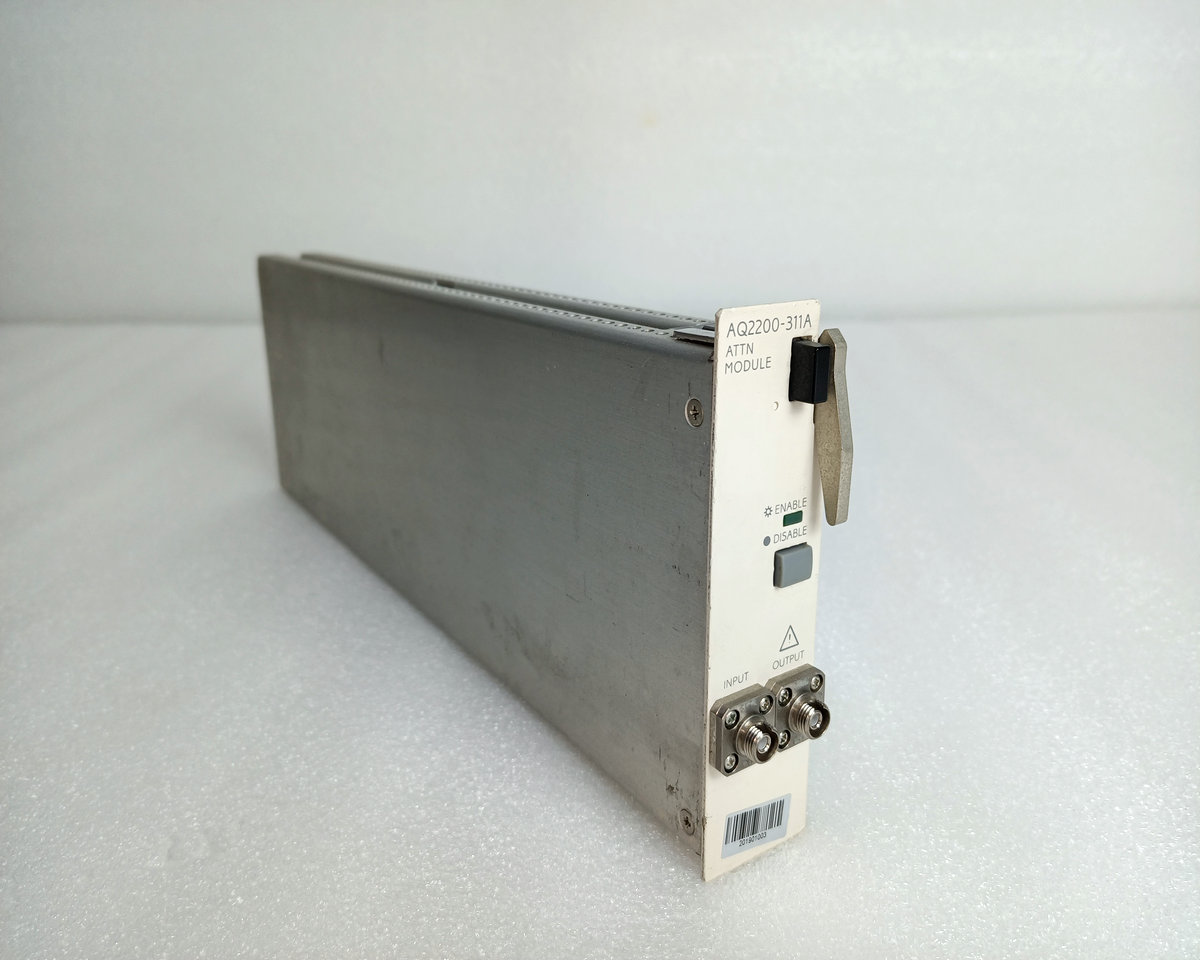

横河(YOKOGAWA)AQ2200-311A衰减器模块

设备简介：YOKOGAWA AQ2200-311A 是适配AQ2200多功能测试平台的高精度可编程光衰减器模块，专为光通信系统、光器件自动化测试设计，具备宽衰减范围、高调节精度、低偏振相关性、优异波长平坦度，可精准连续调节光信号功率，常配合光谱仪、OTDR、光开关模块搭建全自动测试系统，广泛用于光损耗测试、系统裕量验证、器件灵敏度校准。 一、核心光学参数 - 工作波长范围：1200～1650 nm，全覆盖O/C/L/U光通信波段，适配单模光纤常规测试 - 最大衰减量：60 dB，超大衰减量程，满足弱光信号模拟、系统损耗余量测试需求 - 衰减调节分辨率：0.01 dB，超高精细步进，实现光功率精准微调 - 衰减精度：±0.2 dB（典型值），全量程误差小，测试数据可靠性高 - 插入损耗：极低固有插入损耗，减少测试系统基底误差 二、性能稳定性参数 - 偏振相关性PDL：≤0.05 dB，有效消除偏振变化带来的衰减误差 - 波长相关性WDL：全波段衰减特性平坦，支持多波长同步精准测试 - 衰减重复性：≤±0.01 dB，多次调节测试一致性优异 - 响应速度：快速程控调节，适配自动化高速批量测试流程 三、核心功能与应用 - 支持程控连续可调衰减、定点衰减锁定，可预设多组衰减参数自动切换 - 用于光模块接收灵敏度、动态范围、光器件损耗、光纤系统余量精准测试 - 可与AQ2200光开关、帧控制器、光谱仪表联动，搭建一体化自动化测试平台 - 适配场景：光通信器件研发校准、产线批量质检、PON网络链路仿真、光系统传输性能验证
