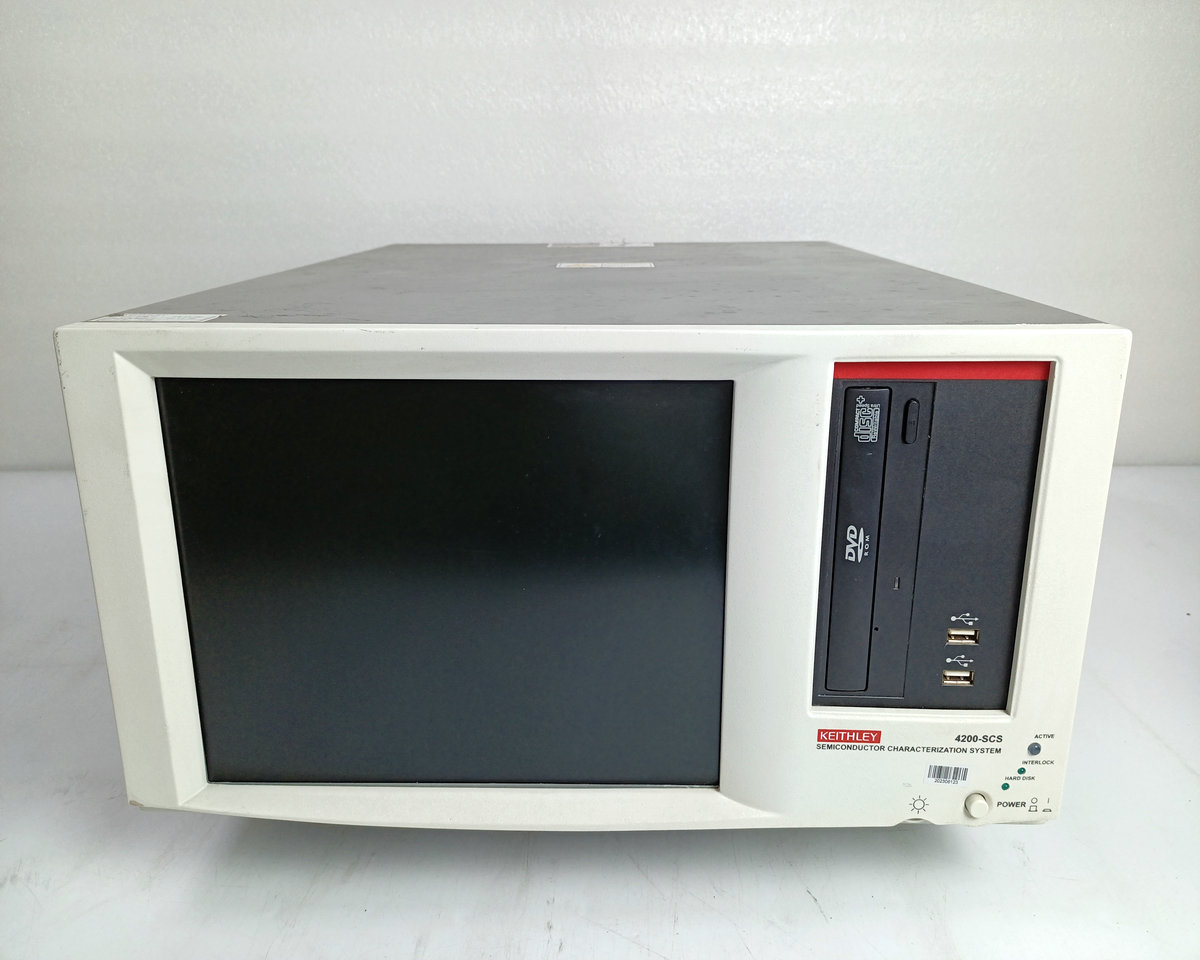

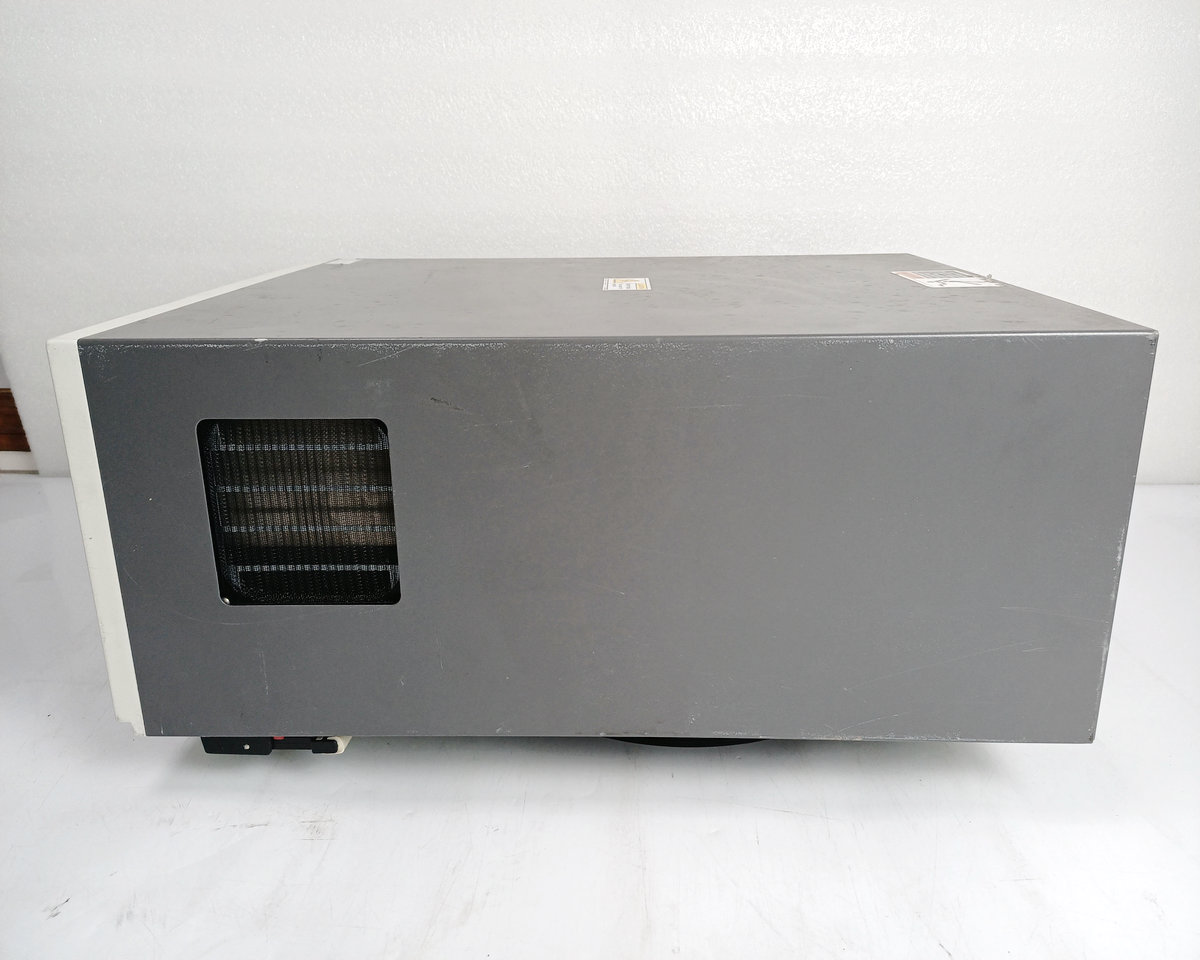

吉时利(Keithley)4200-SCS半导体参数分析系统主机

设备简介：Keithley 4200‑SCS 是行业标杆级高精度半导体参数分析系统，为半导体器件、微纳材料、光电器件专用综合测试平台，采用模块化可扩展架构，可搭载SMU源测模块、CV电容测试模块、PMU脉冲模块、前置放大模块，一站式实现直流IV、高频CV、脉冲瞬态、低频噪声、超高阻微弱信号精密测试。设备具备纳伏级电压、飞安级超高分辨率，测试精度高、本底噪声极低、时序同步性优异，广泛应用于芯片研发、晶圆工艺验证、器件失效分析、高校科研与半导体产线高端精密质检场景。 一、核心系统架构与配置 - 系统架构：一体化嵌入式工控主机架构，集成专用半导体参数分析系统软件，支持自动扫描、曲线绘制、参数提取、数据拟合与报表导出，无需外接工控机即可独立完成全套精密测试流程 - 模块扩展能力：主机支持多插槽模块化拓展，可兼容4200‑SMU中功率源测模块、4210‑SMU高功率模块、4210‑CVU电容模块、4225‑PMU脉冲模块、4200‑PA前置放大模块，按需组合适配多维度测试需求 - 极限微弱信号能力：搭配4200‑PA远端前置放大器，最小可测电流低至10aA，常规测试可达0.1fA级分辨率，可精准捕捉超高阻材料、器件超微弱漏电信号 - 多模块同步性能：系统支持多模块高精度时序同步，可实现IV/CV联动测试、稳态/脉冲联合测试、多通道并行采集，多参数时序一致性优异，杜绝时序偏差带来的测试误差 二、精准量程与核心精度指标 - 直流IV测试量程：电压0.2μV～±210V，电流10aA～1A全覆盖；支持四象限源测输出，适配低压弱信号至高压大功率器件全域测试 - 测量分辨率：电压最高0.2μV，电流最高0.1fA超高分辨率，可精准识别器件微观电学参数微小变化 - CV电容测试性能：测试频率1kHz～10MHz，直流偏置±30V，电容测量覆盖aF～mF级，可精准测试结电容、栅电容、介质阻抗特性 - 脉冲测试参数：脉冲电压±40V（峰峰值80V），脉冲电流±800mA，采样率200MSa/s、5ns超高采样精度，可有效抑制器件自热效应，还原动态工作特性 - 稳定性与线性度：全量程线性度优异、温漂极低，长期连续测试重复性高，满足半导体精密计量与工艺标定标准
